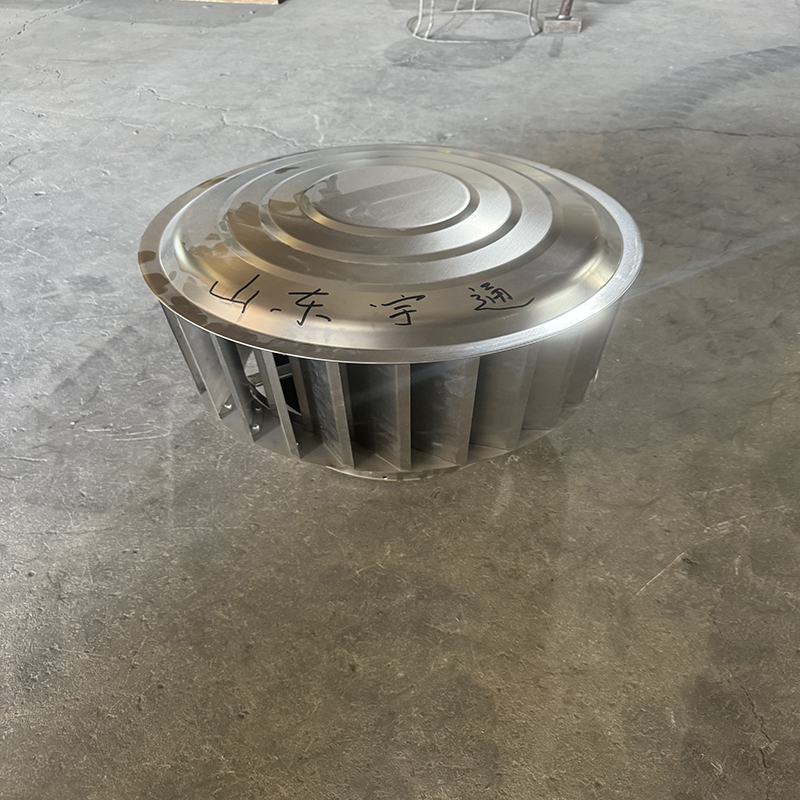

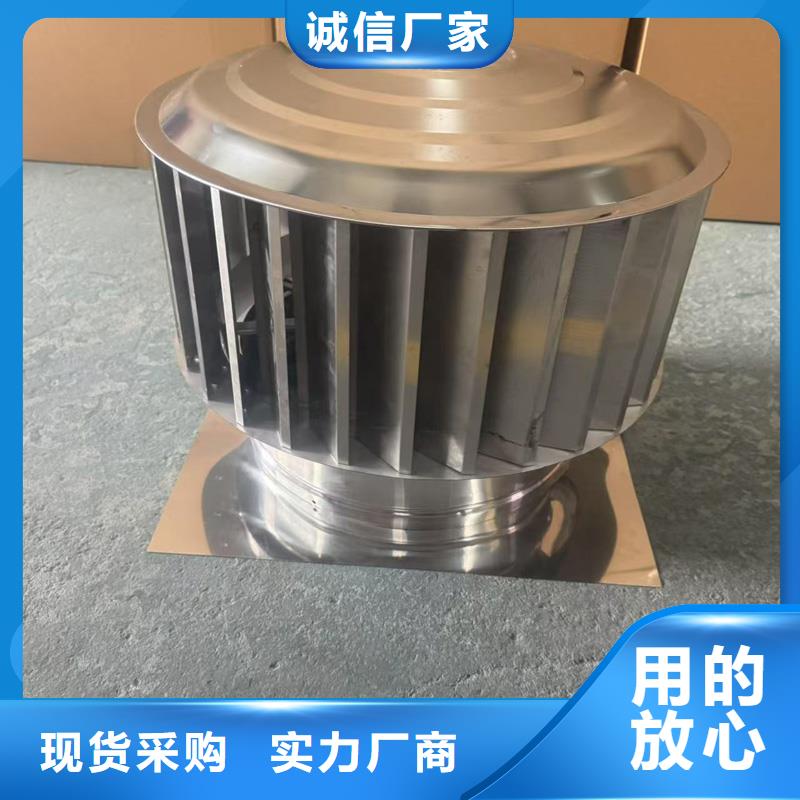

2025百叶 A系列 无动力 出屋面风帽采用四叉形组合可调节装配式结构为固定式防倒灌风帽，其出风口面积为进风口面积的2.5倍，阻力小；每个出风口喉部设置了 高度的挡风板,可防止室外风倒灌，并具有避风、拉萨当雄当地防雨雪效果。E系列排气道系统根据流体力学的基本原理设计，系统采用的油气分离的防火止回阀可以将厨房的油烟进行油和气物理分离，将油烟中的废油分离，不直接排放到室外，提高城市空气质量；该系列的防火止回阀采用重力控制关闭，不受断电、拉萨当雄当地高温下弹簧失灵等因素影响:保证了防火功能的有效性，当发生火灾时，能自动封堵火灾层排气口，阻止烟气互串和蔓延，起到防火的作用。该排气道系统主要技术特点:1. 油气分离防火止回阀，采用金属材料制造，是保证住宅厨房和卫生间排出的气体按照正确方向进入排气道的装置，并进行油气物理分离，防止油烟倒灌。2.下设可卸式集油杯，可定期清洗。3.当发生火灾时,厨房排气温度达到150℃或卫生间排气温度达到70℃，易熔片断开，防火板受重力会迅速关闭，并完全封住火灾层的进风口，起到防火隔断的作用。

拉萨当雄 2025百叶 A系列 无动力 排气道系统设计应保证气体顺畅排出，不宜中途转弯或水平布置。当必须转弯时，转弯不得超过两次，两弯道间的水平长度不应大于2m，并应将转弯后的排气道截面尺寸增大。中途转弯的排气道系统如采用集中动力排油烟系统，研参考第25页、拉萨当雄附近第89页、拉萨当雄本地第90页 6.2.4排气道伸出屋面风帽的出气口高度应有利于废气扩散屋顶风帽的安装高度不应低于相邻建筑砌筑体。排气道的出口设置在上人屋面、拉萨当雄本地住户平台上时，应高出屋面或平台地面2m；当周围4m之内有门窗时，应高出门窗上皮0.6m。6.2.5 住宅厨房和卫生间不得共用同一排气道6.2.6 当同一户内毗邻卫生间共用同一排气道时，应选用专用型号，并做好预留洞口，每个卫生间均应安装防火止回阀。6.2.7 燃气热水器的排气管不得接入排气道内。6.2.8其他管线禁止穿越排气道或阻挡进气口。6.2.9商业餐饮的排油烟管道不得接入本图集的排气道内。7 安装要求 7.1选用排气道产品时，生产企业应提供符合 相关检测要求的排气系统检测报告。 7.2排气道安装应在土建结构主体工程完毕之后，装修工程及其他设备管道安装之前进行；防火、拉萨当雄同城防串烟、拉萨当雄当地防倒灌功能部件应与相应的排气道配套安装和使用；屋顶风帽应在屋面防水层及保温隔热层施工前按照设计要求进行安装。7.3排气道安装前,住宅项目施工单位应按照设计要求，在每层楼板预留安装排气道孔洞，并保证各层楼板预留孔洞尺寸和位置正确且上、拉萨当雄当地直对中，否则需进行修改。
